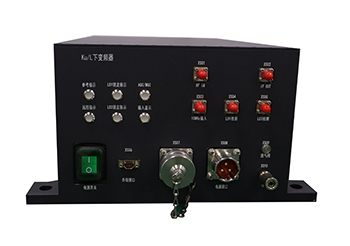

Ku/L 下变频器

Ku/L 下变频器

（双通道HWF-0544\单通道HWF-0544A)

 性能指标

a)输入频率：10.7GHz～12.75GHz；

b)输入/输出路数：2 路/4 路；

c)输入驻波比：≤1.3；

d)输入端饱和电平：≥-20dBm(1dB 压缩点)；

e)本振外泄电平（在输入端测）：≤-90dBm；

f)输出频率：输出1：0.95GHz～2.00GHz(10.7GHz～11.75GHz）；

                   输出2：0.95GHz～2.00GHz(11.7GHz～12.75GHz）；

g)输出驻波比：≤1.4；

h)幅频特性：

   ≤2dBp-p/(全带内)；

   ≤0.2dB/10MHz；

i)增益：0dB～30dB 可调，步进0.5dB；

j)镜像抑制：≥80dBc；

k)杂散电平：

   电源相关杂散：≤-45dBc；

   与信号相关：≤-45dBc(0dBm 输出)；

   非相关杂散：≤-70dBm；

l)噪声系数：

   ≤15dB(增益5dB)；

   ≤18dB(增益0dB)；

m)相位噪声：fm(Hz)：100 1k 10k 100k；

              £(dBc／Hz)：-75 -85 -95 -100；

n)输出三阶交调：≤-50dBc(-10dBm 输出时)；

 功能指标

a)具有输入功率检测与输入饱和告警功能；

b)具有掉电保存/上电恢复功能；

c)具有内、外10MHz 切换功能；

d)具有LCD 显示及活动屏保功能；

e)具有设备全状态遥控查询响应功能；

f)具有工作参数本控或遥控功能。

 接口

a) AC 输入接口：AC220V±22V 50Hz±2.5Hz/带保险丝三芯电源插座；

b)射频输入接口：SMA-50K；

c)射频输出接口：N-50K；

d) 10MHz 外参考输入：SMA-50K，（6±5）dBm；

e)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作温度

a)工作温度：

-20℃～+55℃（室内）；

-40℃～+55℃（室外）；

b)贮存温度：-50℃～+70℃。

 结构外形

a)19 英寸1U 上架机箱或室外防水机箱。
