C/IF 下变频器

C/IF 下变频器

（单通道HWF-0020\1：1 备份HWF-0404）

 性能指标

a)输入频率：2.2～4.0GHz；

b)输入/输出驻波比：≤1.5；

c)噪声系数：≤15dB（最大增益时测试）；

d)输出频率：

   70MHz±18MHz/140MHz±36MHz（正谱）；

e)输出1dB 压缩点：≥10dBm；

f)增益：≥30dB；

g)增益控制范围：0～30dB，步进1dB；

h)带内平坦度：

   ≤1.5dB@输出带宽；

   ≤3dB@全频带；

i)本振外泄：≤-70dBm；

j)中频泄露：≤-60dBc（在输入端测试）；

k)杂散电平：≤-55dBc；

l)相位噪声：

  ≤-65dBc/Hz@100Hz；

  ≤-75dBc/Hz@1kHz；

  ≤-85dBc/Hz@10kHz；

  ≤-95dBc/Hz@100kHz。

 功能指标

a)具备频率、增益设置和显示的功能；

b)具备70MHz/140MHz 切换功能

c)具备锁相环失锁告警功能；

d)具备本控和遥控切换功能；

e)具备内外参考时钟自动切换（10MHz）功能；

f) 1：1 备份设备包含两台下变频器、1 台变频器切换设备（1：1 设备）；

g) 1 台下变频故障时自动切换至另一台设备（1：1 设备）。

 接口

a) AC 输入接口：YGD24S1203J(1-L,2-N,3-E)；

b)输入接口：SMA-50K；

c)输出接口：SMA-50K；

d)本振输出接口：SMA(后面板)；

e) 10MHz 外参考输入：SMA-50K；

f)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作温度

a)工作温度：

-20℃～+55℃（室内）；

-40℃～+55℃（室外）；

b)贮存温度：-50℃～+70℃。

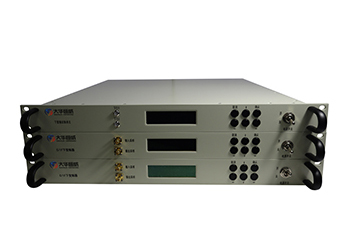

 结构外形

a)19 英寸1U 上架机箱（单机）。
