Ku/C 下变频器

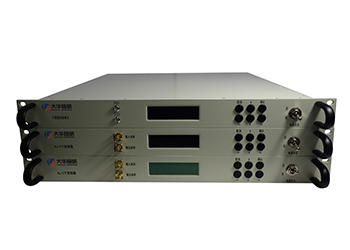

Ku/C 下变频器（HWF-0228）

 性能指标

a)输入频率：11.45GHz～12.75GHz；

b)输出频率：2.45GHz～3.75GHz；

c)本振频率：9GHz；

d)输出1dB 压缩点：≥5dBm；

e)增益：≥22dB；

f)增益控制范围：0～30dB，步进1.0dB；

g)幅频特性：

    ≤1dBp-p(任意36MHz 频带内)；

    ≤2dBp-p(500MHz 频带内)；

    ≤4dBp-p(1300MHz 频带内)；

h)杂散输出：≤-50dBc（1300MHz 频带内，输出功率为0dBm）；

i)镜像抑制：≥60dBc；

j)输入/输出驻波比：≤1.5；

k)噪声系数：≤15dB（最大增益时测试）；

l)相位噪声：

   ≤-65dBc/Hz@100Hz；

   ≤-75dBc/Hz@1kHz；

   ≤-85dBc/Hz@10kHz；

   ≤-95dBc/Hz@100kHz。

 功能指标

a)具备频率、增益设置和显示的功能；

b)具备锁相环失锁告警功能；

c)具备本控和遥控切换功能；

d)具备内外参考时钟自动切换（10MHz）功能；

e) 1：1 备份设备包含两台下变频器、1 台变频器切换设备（1：1 设备）；

f) 1 台下变频故障时自动切换至另一台设备（1：1设备）。

 接口

a) AC 输入接口：YGD24S1203J(1-L,2-N,3-E)；

b)输入接口：SMA-50K；

c)输出接口：SMA-50K；

d)本振输出接口：SMA(后面板)；

e) 10MHz 外参考输入：SMA-50K；

f)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作温度

a)工作温度：

   -20℃～+55℃（室内）；

   -40℃～+55℃（室外）；

b)贮存温度：-50℃～+70℃。

 结构外形

a)19 英寸1U 上架机箱（单机）。
