C/Ka 上变频器

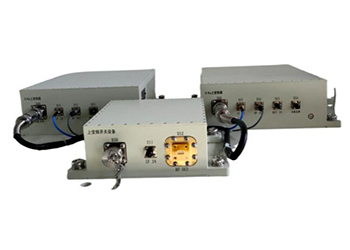

C/Ka 上变频器（HWF-0482）

 性能指标

a)输入范围：2.4GHz～4GHz；

b)输出范围：27.5GHz～31GHz；

c)本振频率：

25.1 GHz（频段1：27.5 GHz～29.1GHz）；

26 GHz（频段2：28.4 GHz～30.0GHz）；

27 GHz（频段2：29.4 GHz～31.0GHz）；

d)输出1dB 压缩点：≥10dBm；

e)增益：≥25dB；

f)增益控制范围：0～30dB，步进0.5dB；

g)幅频特性：

   ≤0.5dBp-p (任意36MHz 频带内)；

   ≤1.2dBp-p (500MHz 频带内)；

h)杂散输出：

   ≤-50dBc（500MHz 频带内，输出功率为0dBm）；

i)驻波比：≤1.5；

j)三阶交调：

   ≤-30dBc（双载波间隔5MHz，输出功率为0dBm）；

k)相位噪声：

   ≤-65dBc/Hz@100Hz；

   ≤-75dBc/Hz@1kHz；

   ≤-85dBc/Hz@10kHz；

   ≤-95dBc/Hz@100kHz。

 功能指标

a)具备频率、增益设置和显示的功能；

b)具备锁相环失锁告警功能；

c)具备本控和遥控切换功能；

d)具备内外参考时钟自动切换（10MHz）功能；

e) 1：1 备份设备包含两台下变频器、1 台变频器切换设备（1：1 设备）；

f) 1 台下变频故障时自动切换至另一台设备（1：1 设备）。

 接口

a) AC 输入接口：YGD24S1203J(1-L,2-N,3-E)；

b)输入接口：SMA-50K；

c)输出接口：2.92-50K；

d)本振输出接口：SMA(后面板)；

e) 10MHz 外参考输入：SMA-50K；

f)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作温度

a)工作温度：

   -20℃～+55℃（室内）；

   -40℃～+55℃（室外）；

b)贮存温度：-50℃～+70℃。

 结构外形

a)室外防水机箱。
