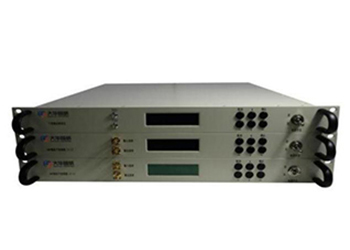

UHF 频段下变频器

UHF 频段下变频器（HWF-0169）

 性能指标

a)输入频率：335.4MHz～351MHz；

b)输出频率：70MHz±7.8MHz；

c)频谱特性：不倒置；

d)频率步进：100Hz；

e)镜像抑制：≤-60dBc；

f)增益：33dB±1dB，0.25dB 步进，30dB 可调；

g)幅频特性：≤1dB/15.6MHz；

h) 1dB 压缩点输出功率：≥15dBm；

i)杂散输出：≤-60dBc；

j)相位噪声：

   ≤-75dBc/Hz@100Hz；

   ≤-85dBc/Hz@1kHz；

   ≤-95dBc/Hz@10kHz；

   ≤-105dBc/Hz@100kHz；

k)噪声系数：≤10dB（最大增益时测试）；

l) 10MHz 参考输入电平：0±3dBm（正弦波）；

m)频率稳定度：1×10﹣8/24h；

n)输入输出驻波：≤1.25。

 功能指标

a)具备频率、增益设置和显示的功能；

b)具备70MHz/140MHz 切换功能；

c)具备锁相环失锁告警功能；

d)具备本控和遥控切换功能；

e)具备内外参考时钟自动切换（10MHz）功能；

f) 1：1 备份设备包含两台下变频器、1 台变频器切换设备（1：1 设备）；

g) 1 台下变频故障时自动切换至另一台设备（1：1 设备）。

 接口

a) AC 输入接口：YGD24S1203J(1-L,2-N,3-E)；

b)输入接口：SMA-50K；

c)输出接口：SMA-50K；

d)本振输出接口：SMA(后面板)；

e) 10MHz 外参考输入：SMA-50K；

f)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作温度

a)工作温度：

   -20℃～+55℃（室内）；

   -40℃～+55℃（室外）；

b)贮存温度：-50℃～+70℃。

 结构外形

a)19 英寸1U 上架机箱（单机）。
