X 校零变频器

X 校零变频器（HWF-0498）

 性能指标

a)输入频率：7100MHz～7300MHz，步进1KHz；

b)输出频率：7500MHz～9000MHz，步进1KHz；

c)带宽：≥50MHz；

d)输入电平：-60dBm～10dBm；

e)变频增益：

   -20dB～20dB，40dB 动态可调，步进1dB；

f)群时延：≤3ns（±2MHz），24h 绝对时延变换≤1ns（设计保证）；

g)收发隔离度：≥45dB；

h)本振相位噪声：

   ≤-50dBc/Hz@10Hz；

   ≤-65dBc/Hz@100Hz；

   ≤-75dBc/Hz@1kHz；

   ≤-85dBc/Hz@10kHz；

   ≤-95dBc/Hz@100kHz；

i)平坦度：≤±1.5dB；

j)带内杂波抑制：≥55dBc（输出功率-20dBm 测试）；

k)带外杂波抑制：≥55dBc（输出功率-20dBm 测试）；

l)带外非相关杂散抑制：≤-70dBm；

m)外参考输入：

    100MHz，5±2dBm，50Ω（内外参考可切换）；

n)内外参考、工作电压、工作电流、工作温度上报，故障主动推送上报。

 接口

a) DC 输入/接口：J1：EPT 244-11300-15；

b)射频输入接口：SMA-50K；

c)射频输出接口：SMA-50K；

d)本振输出接口：SMA-50K；

e) 10MHz 外参考输入：SMA-50K；

f)控制接口：RS422。

 工作温度

a)工作温度：-40℃～+55℃；

b)贮存温度：-50℃～+70℃。

 结构外形

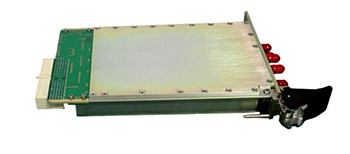

a)CPCI-3U 板卡。
