2-18G 宽带接收发射单元插件

2-18G 宽带接收发射单元插件

 发射单元性能指标（HWM-0106）

a)输入频率：0.25～1.25GHz；

b)输入功率：-15dBm±1dB；

c)输出频率：2～18GHz；

d)输出功率：-45～15dBm,1dB 步进；

e)输出信号平坦度：

   ≤±2.0dB（典型值，1G 带宽内）；

f)带内杂波抑制：

   ≥55dB（在输出15dBm 条件下测试）；

g)谐波抑制：≥30dB（在输出0dBm 条件下测试）；

h)交调抑制：

   全频段在输出功率0dBm 时IP3 大于22dBm；

i)输入输出驻波比：≤2.5。

  接收单元性能指标（HWM-0105）

a)输入频率：2～18GHz；

b)输入功率：-60dBm～0dBm；

c)输出频率：0.25～1.25GHz；

d)输入抗烧毁功率：≥27dBm（设计保证）；

e)输出功率：1±2dBm；

f)输出信号平坦度：

   ≤±2.0dB（典型值，1G 带宽内）；

g)带内杂波抑制：≥55dB（在输出0dBm 条件下测试）；

h)谐波抑制：≥50dB（在输出0dBm 条件下测试）；

i)噪声系数：≤7dB；

j)输入输出驻波比：≤2.5。

 本振单元性能指标（HWM-0107）

a) LO1 频率：11.5GHz，2 路；

b) LO1 输出功率：≥13dBm；

c) LO1 杂散抑制：≥60dB；

d) LO1 相位噪声：优于-105dBc/Hz@10kHz；

e) LO2 频率：24.25～40.25GHz/100kHz，2 路；

f) LO2 输出功率：≥15dBm；

g) LO2 杂散抑制：≥60dB；

h) LO2 相位噪声：优于-100dBc/Hz@10kHz。

 接口

a)射频及LO1 接口：SMA-50K；

b) LO2 接口：2.92-50K；

c) 100MHz 参考输入：SMA-50K；

d)电源控制接口：VPX-J1。

 工作温度

a)工作温度：-20℃～+55℃（室内）；

b)贮存温度：-50℃～+70℃。

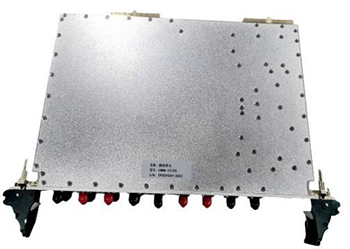

 结构外形

a)标准6U 插件，每个插件分别为一个组件。
