中频交换矩阵

中频交换矩阵32×32（SWM-IF-32x32）

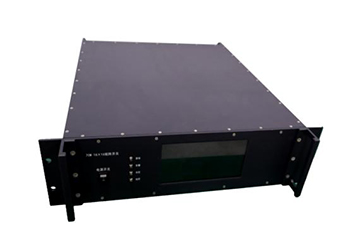

中频交换矩阵16×16（HWC-0234）

 性能指标

a)输入/输出端口数量：32/32（16/16）；

b)工作频率：50MHz～180MHz；

c)带内增益：0dB±1.5dB；

d)幅频响应：

   带内波动：≤1.5dBp-p；

   增益斜率：≤0.15dB/10MHz；

e)输出端口路间隔离度：

   ≥50dB（相同输入)；

   ≥65dB（不同输入)；

f)输入输出邻道隔离：≥65dB；

g)输入输出隔离度：≥70dB；

h)输入输出反向隔离度：≥45dB；

i)噪声系数：≤12dB；

j)输入驻波比：≤1.3；

k)输出驻波比：≤1.3；

l)输入P-1dB：≥0dBm。

 功能指标

a)具有输入信号功率电平监测功能；

b)具有掉电保存/上电恢复功能；

c)具有本地VFD 或LED 显示及活动屏保功能；

d)具有入网参数本地可设置功能；

e)具有工作参数本地及遥控控制功能；

f)具有全状态查询与响应功能。

 接口

a) AC 输入接口：AC220V±22V 50Hz±2.5Hz/带保险丝三芯电源插座；

b)射频输入接口：SMA-50K；

c)射频输出接口：SMA-50K；

d)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作温度

a)工作温度：

   -20℃～+55℃（室内）；

   -40℃～+55℃（室外）；

b)贮存温度：-50℃～+70℃；

c)工作湿度：0～90%。

 外形结构

a)设备外形：19 英寸6U 机箱（16X16 矩阵为3U）。
