L 频段交换矩阵

L 频段交换矩阵64×64（HWC-0048）

L 频段交换矩阵128×128（HWC-0122）

 性能指标

a)输入/输出端口数量：64/64（128/128）；

b)工作频率：950MHz～2150MHz；

c)带内增益：0dB±2dB；

d)幅频响应：带内波动：≤3dBp-p；

   增益斜率：≤0.3dB/10MHz（最差值）；

e)输出端口路间隔离度：

   ≥50dB（相同输入)；

   ≥65dB（不同输入)；

f)输入输出邻道隔离：≥65dB；

g)输入输出隔离度：≥70dB；

h)输入输出反向隔离度：≥45dB；

i)噪声系数：≤18dB；

j)输入输出驻波比：≤1.4；

k)输入P-1dB：≥0dBm；

l)功耗：≤800W。

 功能指标

a)具有L 频段信号的64×64（128×128）全交换功能；

b)具备输入、输出、交换、控制板插卡式功能；

c)具有输入信号功率电平监测功能；

d)具有掉电保存/上电恢复功能；

e)具有本地VFD 或LED 显示及活动屏保功能；

f)具有入网参数本地可设置功能；

g)具有工作参数本地及遥控控制功能；

h)具有全状态查询与响应功能；

i)具有双电源热备份功能；

j)具有双控制板热备份功能。

 接口

a) AC 输入接口：AC220V±22V 50Hz±2.5Hz/带保险丝三芯电源插座；

b)射频输入接口：SMA-50K 或N-50K；

c)射频输出接口：SMA-50K 或N-50K；

d)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作温度

a)工作温度：-20℃～+55℃（室内）；

b)贮存温度：-50℃～+70℃。

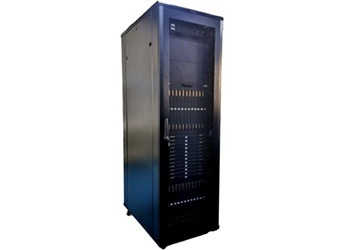

 外形结构

a)设备外形：图腾G36042，宽19 英寸，高42U，深1 米。
