X 频段100W 功放

X 频段100W 功放

（HWP-0207）（HWP-0185 双机热备）

 性能指标

a)工作频率：7145MHz～7250MHz；

b)输出功率（连续波）：P-1 ≥100W；

c)功率增益（在P-1 点）：60±1dB；

d)通道衰减调整范围：20dB 步进0.5dB；

e)输入信号范围：-10±1dBm；

f)工作频段内增益波动：

   ≤1.0dB（7145MHz～7250MHz），±0.2dB/20MHz；

g)增益稳定度：

   ±0.8dB/天（恒温恒激励，设计保证）；

h)输入/输出驻波：≤1.35；

i)输出耦合：50±1dB；

j)二次、三次谐波（输出P-1 时）：≤-60dBc；

k)杂波（输出P-1 时）：≤-60dBc（工作带内）；

l)三阶互调：≤-29dBc（频率间隔5MHz、载波总功率低于额定功率7dB 时）；

m)群时延特性带内（±450kHz）群时延变化≤1ns，24h 绝对时延变化≤1ns（设计保证）；

n)噪声功率谱：

   ≤-190dBW/Hz（7500～9000MHz）；

   ≤-105dBW/Hz（7145MHz～7250MHz）；

o)重量：≤25kg。

 功能要求

a)具有驻波保护功能；

b)具有过压、过流、过热保护功能；

c)具备功放开启/静默功能；

d)具有输入小信号电平检测功能；

e)具有反射功率监测功能；

f)具有ALC 功能。

 接口

a)电源接口：XCD22F3Z1P40，1：G，2：N，3：L；

b)射频输入接口：N-50K；

c)射频输出接口：BJ84；

d)射频耦合接口：N-50K；

e)控制接口：YW121F01。

 工作温度

a)工作温度：-40℃～+60℃；

b)贮存温度：-50℃～+70℃。

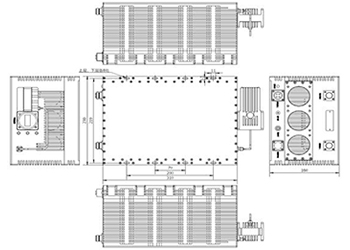

 结构外形

a)放大器外形尺寸为310L*230W*160Hmm（不含接头）。
