X 频段100W BUC

X 频段100W BUC

（HWP-0161）（HWP-0162 双机热备）

 性能指标

a)输入频率：70MHz，带宽≥50MHz；

b)工作频率：7145MHz～7250MHz，步进1KHz；

c)输入功率：-30dBm～0dBm；

d)输出功率（连续波）：P-1 ≥100W；

e)输出功率调整范围：20dB 步进0.5dB；

f)工作频段内增益波动：

   ≤1.0dB（7145MHz～7250MHz），±0.2dB/20MHz；

g)增益稳定度：

   ±0.8dB/天（恒温恒激励，设计保证）；

h)输入/输出驻波：≤1.35；

i)输出耦合：50±1dB；

j)二次谐波（输出P-1 时）：≤-50dBc；

k)谐波/杂波（输出P-1 时）：≤-55dBc；

l)三阶互调：≤-25dBc（频率间隔5MHz、载波总功率47dBm 时）；

m)相位噪声：

   ≤-50dBc/Hz@10Hz；

   ≤-65dBc/Hz@100Hz；

   ≤-75dBc/Hz@1KHz；

   ≤-85dBc/Hz@10KHz；

   ≤-95dBc/Hz@100KHz；

n)群时延特性：带内（±450kHz）群时延变化≤1ns，24h 绝对时延变化≤1ns（设计保证）；

o)噪声功率谱：

   ≤-190dBW/Hz（7500～9000MHz）；

   ≤-105dBW/Hz（7145MHz～7250MHz）；

p)参考输入频率：10MHz，3±1dBm；

q)重量：≤25kg；

r)功耗：≤1000W。

 功能要求

a)具有驻波保护功能；

b)具有过压、过流、过热保护功能；

c)具备功放开启/静默功能；

d)具有变频器状态查询功能；

e)具有反射功率监测功能；

f)具有ALC 功能。

 接口

a)电源接口：XCD22F3Z1P40，1：G，2：N，3：L；

b)射频输入接口：N-50K；

c)射频输出接口：BJ84；

d)射频耦合接口：N-50K；

e)控制接口：YW121F01。

 工作温度

a)工作温度：-40℃～+60℃；

b)贮存温度：-50℃～+70℃。

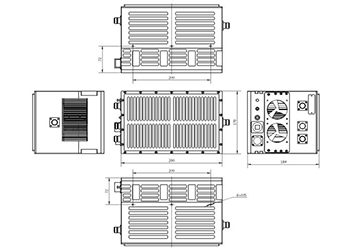

 结构外形

a)放大器外形尺寸为260L*170W*184Hmm（不含接头）。
