Ku 频段40W BUC
Ku 频段40W BUC(HWP-0042)
性能指标
a)输出频率:14.0~14.5GHz(正谱);
b)输入频率:2500~3000MHz;
c)输出功率:≥46dBm(全温);
d)小信号增益:≥66dB(全温);
e)幅频特性:
≤1.2dB(任意40MHz);
≤3dB(500MHz);
f)功率稳定度:≤1dB/天(常温/设计保证);
≤4dB (全温/设计保证);
g)增益控制:20dB 范围0.5dB 步长可调(设计保证);
h)互调:≤-25dBc(两相等载波总输出比额定功率输出低3dB,全温);
i)杂波抑制:
≤-60dBc(500MHz 带外,输出功率46dBm 时);
≤-50dBc(500MHz 带内,输出功率46dBm 时);
j)相位噪声:
≤-65dBc/Hz@100Hz;
≤-75dBc/Hz@1KHz;
≤-85dBc/Hz@10KHz;
≤-95dBc/Hz@100KHz;
k)射频采样输出:耦合度40±2dB;
l)输入驻波:≤1.5;
m)噪声功率:
≤-70dBw/4KHz(14~14.5GHz);
≤-150dBw/4KHz(12.25~12.75GHz);
n)外部参考输入:10MHz,与中频输入复用,0±3dBm;
o)重量:≤3.5kg;
p)功耗:≤280W。
功能要求
a)具有驻波保护功能;
b)具有过压、过流、过热保护功能;
c)具备功放开启/静默功能;
d)具有变频器状态查询功能。
接口
a)供电电源:24VDC(18-36VDC),YGD24S1204BJ;
b)中频及参考输入接口:N/SMA(S)-KYKG;
c)射频采样输出:SMA(M)-KYK1G;
d)射频输出接口:波导WR-75G;
e)网络接口:YLH24S0809K。
工作温度
a)工作温度:-40℃~+65℃;
b)贮存温度:-50℃~+70℃。

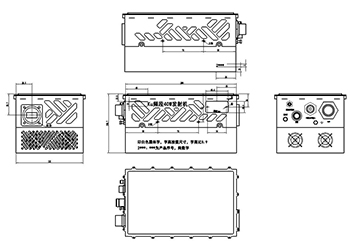

结构外形
a)放大器外形尺寸为200L*121W*106.7Hmm(不含接头)。
