Ku 频段100W 功放

Ku 频段100W 功放（HWP-0029）

 性能指标

a)工作频率：14.0～14.5GHz；

b)输出功率：≥50dBm；

c)功率稳定度：≤0.7dB/天（常温）；

d)三阶交调：≤-24dBc@双载波输出总功率46dBm；

e)信号增益：≥44dB；

f)增益平坦度：≤±1.5dB；

g)增益变化：≤±1.5dB；

h)杂波抑制：≤-65dBc；

i)增益控制：20dB 范围0.5dB 步进。

 功能要求

a)具有驻波保护功能；

b)具有过压、过流、过热保护功能；

c)具备功放开启/静默功能。

 接口

a)供电电源：AC 220V，YGD24S1204BJ；

b)中频及参考输入接口：N/SMA(S)-KYKG；

c)射频采样输出：SMA(M)-KYK1G；

d)射频输出接口：波导WR-75G；

e)网络接口：YLH24S0809K。

 工作温度

a)工作温度：-40℃～+65℃；

b)贮存温度：-50℃～+70℃。

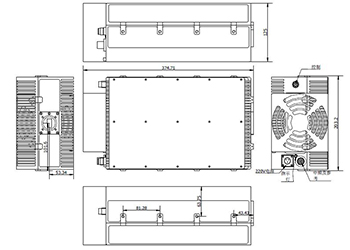

 结构外形

a)放大器外形尺寸374.71L*203.2W*125Hmm（不含接头）。
