Ka 频段100W BUC

Ka 频段100W BUC（HWP-0200）

 性能指标

a)输入频率：950MHz～1450MHz；

b)工作频率：27.5GHz～31.0GHz；

c)最大增益：≥70dB；

d)饱和输出功率（连续波）：≥100W（50dBm）；

e)输出功率调整范围：23dB 步进0.5dB；

f)工作频段内增益波动：≤±0.6dB（任意40MHz），

   ±1.5dB/500MHz，±2dB/1GHz；

g)增益稳定度：±1.5dB（全温范围内）；

h)输入/输出驻波：≤1.35；

i)输出耦合：50±1dB；

j)杂波（额定输出）：≤-55dBc；

k)三阶互调：≤-25dBc（频率间隔5MHz、载波总

功率46dBm 时）；

l)相位噪声：

   ≤-63dBc/Hz@100Hz；

   ≤-73dBc/Hz@1KHz；

   ≤-83dBc/Hz@10KHz；

   ≤-93dBc/Hz@100KHz；

m)带内群时延变化：≤1ns（设计保证）；

n)噪声功率谱：

   ≤-75dBm/Hz（27.5GHz～31.0GHz）；

   ≤-150dBm/Hz（17.7GHz～21.2GHz）；

o)参考输入频率：10MHz，3±1dBm；

p)重量：≤25kg；

q)功耗：≤1100W。

 功能要求

a)具有驻波保护功能；

b)具有过压、过流、过热保护功能；

c)具备功放开启/静默功能；

d)具有变频器状态查询功能；

e)具有反射功率监测功能；

f)具有ALC 功能。

 接口

a)电源接口：XCD22F3Z1P40，1：火线，2：零线，3：地；

b)射频输入接口：N-50K；

c)射频输出接口：BJ320；

d)射频耦合接口：2.92-K；

e)控制接口：YW121F01。

 工作温度

a)工作温度：-40℃～+60℃；

b)贮存温度：-50℃～+70℃。

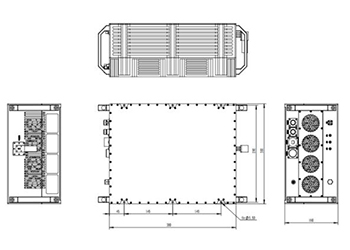

 结构外形

a)放大器外形尺寸为380L*300W*160Hmm（不含接头）。
