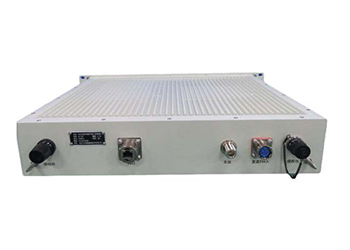

多路信号接入处理设备（PG202X 系列）

多路信号接入处理设备（PG202X 系列）

 性能指标

a)频谱态势显示范围：30MHz-3GHz；

b)适用中频信号中心频率70MHz 等，可根据实际接收机的中频输出信号进行配置；

c)最大可支持60MHz 带宽的中频信号（具体需参照中频信号频率配置）；

d)子带信道分析带宽分为25KHz，50KHz，100KHz，200KHz 四档，可根据需要进行扩展；

e)最大子带信道化信号数量200KHz 带宽时，最大支持8 路信道；25KHz，50KHz，100KHz 带宽时，最大支持16 路信道；

f)可自动识别的信号调制样式：AM、FM、SSB、CW、2FSK、BPSK、QPSK、8PSK，识别概率≥90%；

g)可解调的信号样式：FM、AM、CW；

h)频谱态势显示：200KHz 带宽时，最大支持8 路信道，25KHz，50KHz，100KHz 带宽时，最大支持16 路信道；

i)数据存储容量：1TB；

j)重量：≤10kg。

 功能要求

a)能够测量连续信号、脉冲信号的ITU 参数；

b)能够对话音信号进行解调，并对解调后的话音进行录音；

c)能够对数字信号进行星座图等显示；

d)能够对信号的调制样式进行自动识别；

e)支持子带信道化的信号原始IQ 数据存储；

f)支持中频频谱数据存储；

g)支持子带信道化的信号模拟解调音频数据存储；

h)支持多信号同时记录；

i)支持自动命名文件名和人工命名两种方式；

j)可对重要信号频谱态势进行实时并行显示和信息传输。

 接口

a)电源接口：Y50EX-1204ZK10；

b)射频输入接口：N-50K；

c)网络接口：YW120F01S1。

 工作温度

a)工作温度：-10℃～+50℃；

b)贮存温度：-40℃～+70℃。

 结构外形

a)19 英寸2U 上架机箱。
