产品简介

概 述

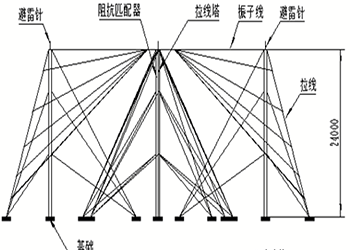

　正交扇锥天线是由多根振子构成的水平对称扇锥辐射体，是圆锥结构构成的偶极天线，由于振子线的直径与其相应的两臂间的距离保持为一个常数，可使沿线各点的特性阻抗不变，实现宽带匹配天线在整个工作范围内正常工作，免天线调谐，全方位、高效率具有优良的宽带特性、增益较高。

正交扇锥天线应用于固定通信台站，能够在短波全频段内高效率工作，相比于扇锥天线具有更好的全向覆盖性。

技术指标 （型号：HW-ZJSZ-4.0-30）

1、工作频率：4～30MHz；

2、承受功率：2kW；

3、极化方式：水平极化；

4、天线增益：≥6dBi；

5、电压驻波比（VSWR）：≤1.98；

6、方向性：弱全向；

7、输入阻抗：50Ω（非平衡）；

8、天线架高：24m；

9、天线尺寸：满足塔距40m×40m架设要求；

10、加载方式：不加载（包括不加天调）；

11、振子材质：线径≥5mm，304不锈钢；

12、天线塔：圆钢三角拉线塔（含避雷针）；

13、辐射效率：≥69%；

14、抗风能力：35m/s正常工作，45m/s不破坏。

15、环境适应性：工作温度：-40℃～+60℃；储存温度：-30～+65℃。

16、防腐、防盐雾、湿热、太阳辐射满足GJB150A相关要求。

17、相对湿度：40±2℃时， 95%±3%。
